计划完成的任务目标

  • 制作一台移动机器人
  • 使用三维激光雷达和毫米波雷达进行建图
  • 使用深度相机和imu数据融合进行建图和导航

三维激光雷达建图的实现(LeGO-LOAM)

通讯连接和基本配置

首先用交换机连接激光雷达和电脑,为了方便我决定在vmware中开发,系统为Ubuntu 18.04安装了ROS1-melodic。网络设置为桥接模式,系统内设置网络手动ip192.168.1.102,子网掩码255.255.255.0(雷达默认ip192.168.1.200发送udp数据包到192.168.1.102的端口6699``7788

新建ros工作空间后src文件夹放入雷达ros驱动雷达话题定义(驱动文档也有说明),按照里面的要求进行配置修改即可,以及LeGO-LOAM代码包,除了按照文档说明进行修改以外,还要将CMakeLists.txt第四行的c++版本14:set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -std=c++14 -O3")

设置雷达数据为我们使用的32线雷达,修改LeGO-LOAM/include/utility.h,这里我补充一些注释

1
2
3
4
5
6
7
8
9
10
11
12
13
// Mine
// 传感器垂直方向上的扫描线数量
extern const int N_SCAN = 32;
// 水平方向上扫描一周360度所采集的点数
extern const int Horizon_SCAN = 1800;
// 水平方向上的角度分辨率
extern const float ang_res_x = 0.2;
// 垂直方向上的角度分辨率(某些垂直角度分辨率可能不是均匀的,可以写平均值)
extern const float ang_res_y = 2.2;
// 最底部扫描线的垂直角度
extern const float ang_bottom = 55.0;
// 地面点分割或移除算法中,指定了一个扫描线的索引号。索引号小于或等于groundScanInd的扫描线上的点,会被认为是潜在的地面点
extern const int groundScanInd = 7;

由于雷达数据的格式不同,使用rs_to_velodyne进行格式转化,A ros tool for converting Robosense pointcloud to Velodyne pointcloud format, which can be directly used for downstream algorithm, such as LOAM, LEGO-LOAM, LIO-SAM, etc.
使用rostopic list可以看到代码接收雷达topic/rslidar_points转换后发送到/velodyne_points

1
2
3
4
5
triority@ubuntu:~/Desktop/lidar$ rostopic list
/rosout
/rosout_agg
/rslidar_points
/velodyne_points

这里我由于openGL驱动问题导致rviz报错闪退,即使不闪退也不显示任何点云,要将其改为软件驱动。由于rviz错误log为空文件导致我很久没有找到问题所在。没有在物理机上试过不知道和vmware有没有关系

1
export LIBGL_ALWAYS_SOFTWARE=1

按照LeGO-LOAM文档要求在实际运行和使用rosbag时需要使用不同的roslaunch配置,具体是修改LeGO-LOAM/launch/run.launch的第四行,仿真下设置为false否则为true

1
<param name="/use_sim_time" value="false" />

由于雷达驱动和LeGO-LOAM都会启动rviz,我这里直接修改雷达驱动启动文件rslidar_sdk-dev_opt/launch/start.launch注释掉rviz的启动内容

1
2
3
4
5
6
7
<launch>
<node pkg="rslidar_sdk" name="rslidar_sdk_node" type="rslidar_sdk_node" output="screen">
<param name="config_path" value=""/>
</node>
<!-- rviz -->
<!--<node pkg="rviz" name="rviz" type="rviz" args="-d $(find rslidar_sdk)/rviz/rviz.rviz" />-->
</launch>

建图测试

习惯上我喜欢先单独启动roscore

1
roscore

启动雷达:

1
roslaunch rslidar_sdk start.launch

启动雷达数据转换:

1
rosrun rs_to_velodyne rs_to_velodyne XYZIRT XIRI

启动建图:

1
roslaunch lego_loam run.launch

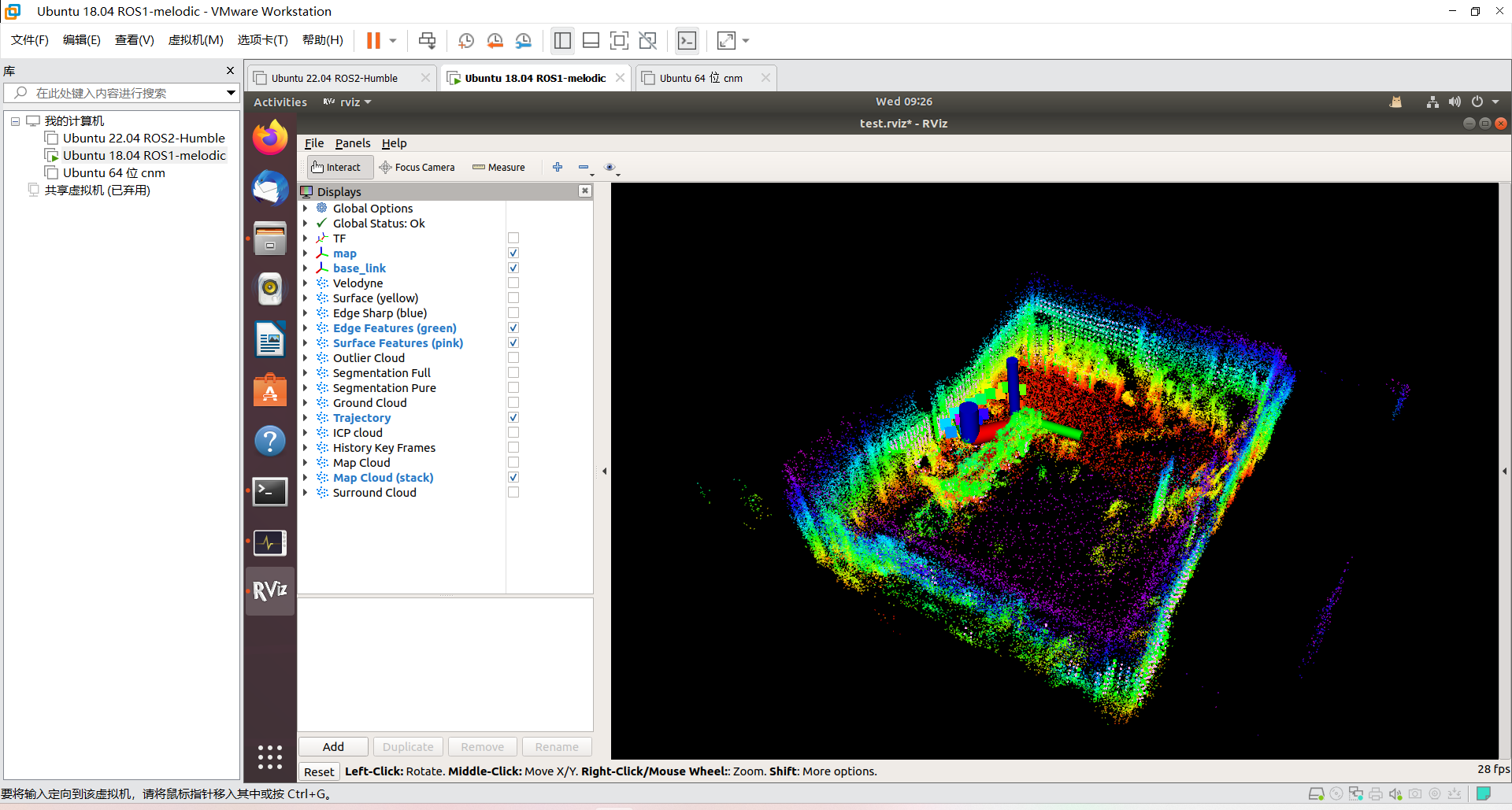

这时就可以使用激光雷达的数据进行建图了,下图是我所在的实验室

地图保存和数据记录

如果需要保存建好的地图,在建图快要结束时,打开终端订阅全局点云地图的话题/laser_cloud_surround保存为bag包,然后转bag为pcd,使用
pcl_viewer打开点云地图

1
2
3
4
5
6
7
8
9
10
11
triority@ubuntu:~/Desktop/lidar$ rosbag record /laser_cloud_surround
[ INFO] [1744615722.083300899]: Subscribing to /laser_cloud_surround
[ INFO] [1744615722.089056296]: Recording to '2025-04-14-00-28-42.bag'.

triority@ubuntu:~/Desktop/lidar$ rosrun pcl_ros bag_to_pcd 2025-04-14-00-28-42.bag /laser_cloud_surround pcd1
Creating directory pcd1
Saving recorded sensor_msgs::PointCloud2 messages on topic /laser_cloud_surround to pcd1
Got 1681 data points in frame /camera_init on topic /laser_cloud_surround with the following fields: x y z intensity
Data saved to pcd1/1744615726.458191872.pcd

triority@ubuntu:~/Desktop/lidar$ pcl_viewer pcd1/1744615726.458191872.pcd

此外也可以直接记录雷达原始数据,便于后续对算法进行改进测试比较等

LeGO-LOAM源码分析

引用一下来自google ai studio的源码分析作为大致方向上的参考 好的,我们来大致分析一下 LeGO-LOAM 的源代码结构和核心思想。LeGO-LOAM (Lightweight and Ground-Optimized Lidar Odometry and Mapping) 是对经典 LOAM 算法的改进,特别针对地面车辆(如自动驾驶汽车)的应用场景进行了优化。

核心目标: 实现低计算量、实时的激光雷达里程计和建图,并特别优化地面点的处理。

主要代码结构 (基于常见的 ROS 实现):

LeGO-LOAM 通常由以下几个核心的 ROS 节点(或 Nodelet)组成,它们通过 ROS Topic 进行通信:

  1. imageProjection 节点 (预处理模块):

    • 输入: 原始激光雷达点云数据 (sensor_msgs/PointCloud2),通常来自 /points_raw 或类似 topic。
    • 核心功能:
      • 点云分割 (Segmentation):
        • 地面分割 (Ground Segmentation): 这是 LeGO-LOAM 的关键优化之一。它将点云投影到一个深度图(Range Image)上,然后利用点与点之间的角度关系或简单的平面拟合方法,快速地将地面点与非地面点分离。这极大地减少了后续处理的点云数量,并移除了可能不稳定的地面特征。
        • 点云聚类 (Point Cloud Clustering): 对分割出的非地面点进行聚类(例如使用基于距离或连通性的方法),将点云分割成独立的物体或障碍物。小的、稀疏的聚类会被滤除,以消除噪声和不可靠的特征点。
      • 点云信息标记: 为每个点打上标签(地面点、分割后的聚类ID等),并计算每个点的距离、角度等信息,方便后续处理。
    • 输出:
      • 分割后的点云 (/segmented_cloud):包含非地面点的聚类结果。
      • 地面点云 (/ground_cloud):单独发布的地面点。
      • 外点/噪声点云 (/outlier_cloud)。
      • 点云信息 (/cloud_info):包含每个点的标签、范围、起始/结束索引等辅助信息。
  2. featureAssociation 节点 (特征提取与里程计模块):

    • 输入: imageProjection 节点输出的分割点云、地面点云和点云信息。
    • 核心功能:
      • 特征提取 (Feature Extraction):
        • 基于分割后的非地面点云,计算每个点的曲率(Curvature)。
        • 根据曲率大小,选取边缘点 (Edge Points) (曲率大的点) 和平面点 (Planar Points) (曲率小的点)。
        • 为了提高鲁棒性,会排除一些不稳定的特征点(例如,平行于激光束方向的点、被遮挡的点)。
        • LeGO-LOAM 的一个特点是它会分别处理边缘特征和平面特征。
      • 激光雷达里程计 (Lidar Odometry):
        • 执行扫描到扫描 (Scan-to-Scan) 的匹配。
        • 将当前帧提取的边缘点与上一帧的边缘线进行匹配(点到线距离最小化)。
        • 将当前帧提取的平面点与上一帧的平面片进行匹配(点到面距离最小化)。
        • 两步优化 (Two-Step Optimization): LeGO-LOAM 的另一个关键优化。它首先利用地面点(被视为一个大平面)和分割出的平面点进行匹配,估计车辆的 [z, roll, pitch];然后利用边缘点匹配,估计车辆的 [x, y, yaw]。这种分离优化降低了计算复杂度,并提高了对特定运动的估计精度。
        • 使用优化算法(通常是 Levenberg-Marquardt, LM)迭代求解最小化点到线/点到面距离的位姿变换(旋转和平移)。
    • 输出:
      • 高频、但可能存在漂移的激光雷达里程计位姿 (/laser_odom_to_init)。
      • 当前帧提取的特征点云(角点 /laser_cloud_corner_last,平面点 /laser_cloud_surf_last),供建图模块使用。
  3. mapOptmization 节点 (建图与位姿优化模块):

    • 输入: featureAssociation 节点输出的里程计位姿、特征点云。
    • 核心功能:
      • 地图维护 (Map Maintenance):
        • 接收来自 featureAssociation 的特征点云和粗略位姿。
        • 根据里程计位姿,将历史关键帧的特征点(边缘点和平面点)变换到世界坐标系下,构建一个全局的特征地图(通常用 Voxel Grid 或 K-D Tree 存储,以便快速查找)。
      • 扫描到地图 (Scan-to-Map) 匹配:
        • 将当前帧的特征点与全局地图中的对应特征(边缘线、平面片)进行匹配。
        • 再次使用优化算法(如 LM),最小化当前帧特征点到地图中对应特征的距离,进一步优化当前帧的位姿。
        • 这个过程频率较低(相对于 Odometry),但可以有效修正 Odometry 累积的漂移。
      • (可选) 回环检测 (Loop Closure): 一些 LeGO-LOAM 的变种或后续工作会加入回环检测模块,通过识别之前访问过的场景来进一步消除累积误差,但这在原始 LeGO-LOAM 中可能不是核心部分。
    • 输出:
      • 经过地图优化后的、更精确的位姿 (/aft_mapped_to_init)。
      • 构建的全局点云地图 (/map) 或特征地图。
  4. transformFusion 节点 (位姿融合与发布):

    • 输入: featureAssociation 输出的高频里程计位姿,mapOptmization 输出的低频优化位姿。
    • 核心功能: 融合这两个位姿信息。通常是将低频的精确位姿作为基准,然后用高频的里程计增量来插值,得到一个平滑、连续、高频发布的最终位姿估计。
    • 输出: 最终的车辆位姿 (/integrated_to_init 或 TF 变换)。

核心算法与技术总结:

  1. 范围图像 (Range Image): 高效处理结构化激光雷达数据(如 Velodyne)的基础。
  2. 地面分割: 关键优化,显著减少计算量,移除不稳定特征。
  3. 点云聚类: 过滤噪声,聚焦于有意义的物体。
  4. 曲率计算: 用于区分边缘点和平面点。
  5. 特征关联 (点到线/点到面): LOAM 系列算法的核心匹配方式。
  6. 两步位姿优化: LeGO-LOAM 的特色,分离优化不同自由度,提高效率和精度。
  7. 迭代优化算法 (Levenberg-Marquardt): 用于求解非线性最小二乘问题(位姿估计)。
  8. Scan-to-Scan & Scan-to-Map 框架: LOAM 的经典框架,高频里程计+低频地图优化。

代码阅读建议:

  1. imageProjection 开始: 理解预处理流程,特别是地面分割和聚类是如何实现的。
  2. 接着看 featureAssociation: 关注特征提取(曲率计算、点选择)和两步优化(如何分别使用平面/地面点和边缘点进行匹配和优化)。
  3. 然后是 mapOptmization: 理解地图如何构建和维护,以及 Scan-to-Map 匹配如何修正位姿。
  4. 最后看 transformFusion: 理解如何融合高频和低频位姿。
  5. 关注 ROS 接口: 理解各个节点之间的输入输出(订阅和发布的 Topic),以及它们传递的数据结构 (sensor_msgs/PointCloud2, 自定义消息如 cloud_info, geometry_msgs/PoseStamped, nav_msgs/Odometry, TF)。
  6. 查看 launch 文件和 config 文件: 这些文件定义了节点如何启动以及各种参数(如特征提取的阈值、优化迭代次数等),理解参数对算法性能的影响很重要。
  7. 核心库依赖: LeGO-LOAM 大量使用了 PCL (Point Cloud Library) 进行点云处理,以及 Eigen 进行线性代数运算。熟悉这两个库会对理解代码很有帮助。

总的来说,LeGO-LOAM 的源代码体现了在经典 LOAM 基础上,针对特定应用场景(地面车辆)进行巧妙优化的思想,通过地面分割和两步优化等手段,在保证精度的同时显著降低了计算复杂度。

使用wsl环境开发深度相机(已弃用)

此部分内容已经弃用,不打算使用深度相机了,但该过程未来仍有可能有参考价值,故保留。以及在wsl环境下即使挂载了usb设备,intel驱动程序也会报错检测不到深度相机,这一问题还没有解决。

目前还在寒假期间没有实物制作的条件,打算先跑跑仿真,准备好技术路线。目前打算在windows系统中使用wsl2的ubuntu20进行开发

wsl内安装ros后无法启动roscore的问题
1
2
3
4
5
triority@Triority-Desktop:~$ roscore
... logging to /home/triority/.ros/log/499be312-e486-11ef-add2-75fb32d30971/roslaunch-Triority-Desktop-36755.log
Checking log directory for disk usage. This may take a while.
Press Ctrl-C to interrupt
Done checking log file disk usage. Usage is 1GB.
启动之后卡死在这里。主要原因是虚拟机内网络问题。$ROS_MASTER_URI通常是http://localhost:11311,$ROS_IP通常是WSL的IP地址,这里没有显示,指定为本机IP后问题解决:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
triority@Triority-Desktop:~$ echo $ROS_MASTER_URI
http://localhost:11311
triority@Triority-Desktop:~$ echo $ROS_IP

triority@Triority-Desktop:~$ export ROS_IP=192.168.0.100
triority@Triority-Desktop:~$ echo $ROS_IP
192.168.0.100

triority@Triority-Desktop:~$ roscore
... logging to /home/triority/.ros/log/f7cd5362-e486-11ef-add2-75fb32d30971/roslaunch-Triority-Desktop-36776.log
Checking log directory for disk usage. This may take a while.
Press Ctrl-C to interrupt
Done checking log file disk usage. Usage is <1GB.

started roslaunch server http://192.168.0.100:42277/
ros_comm version 1.17.0


SUMMARY
========

PARAMETERS
* /rosdistro: noetic
* /rosversion: 1.17.0

NODES

auto-starting new master
process[master]: started with pid [36784]
ROS_MASTER_URI=http://192.168.0.100:11311/

setting /run_id to f7cd5362-e486-11ef-add2-75fb32d30971
process[rosout-1]: started with pid [36794]
started core service [/rosout]
^C[rosout-1] killing on exit
[master] killing on exit
shutting down processing monitor...
... shutting down processing monitor complete
done

创建ros的工作空间之后在src文件夹新建一个包用于试验代码:

1
catkin_create_pkg lab roscpp rospy std_msgs

wsl挂载usb设备:

使用usb3.2连接电脑,要在wsl中使用usb设备请参考微软的文档

首先安装USBIPD-WIN项目

在windows powershell中使用usbipd list查看usb设备列表,然后根据总线ID共享设备usbipd bind --busid 4-4

1
2
3
4
5
6
7
8
9
10
11
12
PS C:\Users\Triority> usbipd list
Connected:
BUSID VID:PID DEVICE STATE
1-2 1462:7d42 USB 输入设备 Not shared
1-5 1ea7:0064 USB 输入设备 Not shared
1-6 1a2c:9ef4 USB 输入设备 Not shared
1-14 8087:0026 英特尔(R) 无线 Bluetooth(R) Not shared
2-1 8086:0b3a Intel(R) RealSense(TM) Depth Camera 435i Depth, Intel(R) ... Not shared

Persisted:
GUID DEVICE

接下来应该附加USB设备usbipd attach --wsl --busid 2-1,但是报错:

1
2
3
4
PS C:\Users\Triority> usbipd attach --wsl --busid 2-1
usbipd: info: Using WSL distribution 'Ubuntu-20.04' to attach; the device will be available in all WSL 2 distributions.
usbipd: info: Detected networking mode 'virtioproxy'.
usbipd: error: Networking mode 'virtioproxy' is not supported.

显然需要修改网络模式,这里改成mirrored,这个模式的作用在微软的文档有介绍

也就是配置文件.wslconfig内容为

1
2
[wsl2]
networkingMode=mirrored

此时将wsl重启wsl --shutdown

1
2
3
4
5
6
7
PS C:\Users\Triority> usbipd attach --wsl --busid 2-1
usbipd: info: Using WSL distribution 'Ubuntu-20.04' to attach; the device will be available in all WSL 2 distributions.
usbipd: info: Detected networking mode 'mirrored'.
usbipd: info: Using IP address 127.0.0.1 to reach the host.
WSL usbip: error: Attach Request for 2-1 failed - Device busy (exported)
usbipd: warning: The device appears to be used by Windows; stop the software using the device, or bind the device using the '--force' option.
usbipd: error: Failed to attach device with busid '2-1'.

按照要求强制执行usbipd bind --busid 2-1 --force并重启电脑

此时重新usbipd attach --wsl --busid 2-1并在ubuntu中查看usb设备

1
2
3
4
triority@Triority-Desktop:~$ lsusb
Bus 002 Device 002: ID 8086:0b3a Intel Corp. Intel(R) RealSense(TM) Depth Camera 435i
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Intel D435i相关链接:
